Monitoramento de sistema hidropônico

1. Fundamentação teórica

A área territorial referente à produção agrícola representa um percentual inferior a 20% do total disponível. Em função desse baixo percentual direcionado a produção tradicional, a procura por novos métodos de produção cresce constantemente. Com o objetivode diminuir a dependência do cultivo com o solo, aplicam-se métodos alternativos, como por exemplo a produção hidropônica (NETO;BARRETO, 2012).

A produção hidropônica confere vantagens aos produtores, já que promovem a facilidade no manejo da cultura,aproveitamento dos insumos, controle das condições ambientes, além de possibilitar a produção durante todo o ano (ANTÔNIO, 2004).

O sistema de produção hidropônico, ao ser comparado a métodos de cultivo tradicionais, apresenta redução na quantidade de água e agrotóxicos aplicados, eficiência na produção e maior praticidade para o trabalho manual (DRAGO, 2017).

No Brasil, destacam-se os cultivos hidropônicos baseados no sistema NFT (Fluxo Laminar de Nutrientes). Esse sistemaé composto por um reservatório, um conjunto de bombeamento com sistema de retorno da solução nutritiva e canais de cultivo para posicionamento das plantas. A solução nutritiva circula por meio dos canais, e esse fluxo irriga as raízes das plantas (COSTA, 2009).Em função da acessibilidade e facilidade na implantação e produção, o sistema NFT apresenta ampla aplicação comercial (FELTIM, 2009). A figura 1 representa o sistema NFT para cultivo.

Figura 1. Sistema hidropônico NFT.

Fonte: Hidrogood, 2019.

Para monitorar a solução nutritiva e as outras variáveis que interferem no desenvolvimento da produção hidropônica,aplicam-sesistemas eletrônicosquecontribuempara o aumento da produtividade e redução do custo da produção (DOMINGOS, 2019).

A automação da produção hidropônica dispensa vigilância presencial periódicae promove controle e monitoramento dos parâmetros fundamentais para o desenvolvimento do cultivo, como os fatores que influenciam a solução nutritiva (pH, temperaturae condutividade elétrica) e as variáveis provenientes do meio em que a estrutura está localizada (temperatura, umidade e luminosidade) (NETO, 2015).

Com o objetivo de estabelecer as condições necessarías para o desenvolvimento da planta, deve-se avaliar e monitorar constantemente os parâmentros relacionados a solução nutritiva, como o pH, a condutividade elétrica e a temperatura (JUNIOR; FERREIRA; CANATO, 2020). O pH de uma solução nutritiva, em um cultivo de alfaces, deve permanecer na faixa de 6,0 a 6,5, a concentração avaliada pela condutividade elétrica deve estar entre 1,5 mS/cm a 2,5 mS/cm e a temperatura da solução deve manter na faixa de 20°C a 25°C (EMBRAPA, 2000).

Para monitorar o pH de uma solução nutritiva, pode-se aplicar o sensor pH 4502 C, já que o instrumento apresenta uma faixa de leitura adequada com a necessidade do cultivo de alface. O sensor é composto por dois eletrodos, um de referênciae o outro indicador de vidro. Os eletrodos são combinados em somente uma ponta de prova para realizar a medição (BARON, 2019). A medição do pH de uma amostra está relacionada a diferença de potencial obtida por meio das diferentes concentrações no eletrodo indicador de vidro e na solução (BARON, 2019). A figura 2 representa o sensor pH 4502 C com o eletrodo de medição.

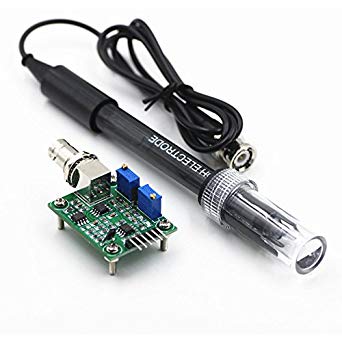

Figura 2. Sensor pH 4502C + eletrodo.

Fonte: DR Robot, 2016.

Para monitorar a condutividade elétrica de uma solução nutritiva, pode-se aplicar o sensor KS 0429, já que o instrumento demonstra uma faixa de operação adequada com a solicitada para um cultivo de alface. A condutividade elétrica é a capacidade que uma solução apresenta de conduzir corrente elétrica em função dos íons dissolvidos (BARON, 2019). Em uma solução, o fluxo de corrente ocorre em função do deslocamento dos íons formados pela diluição de um sólido, que resulta em cargas elétricas opostas (BARON, 2019). Os íons na solução influenciam o fluxo de corrente que se desloca entre os dois eletrodos do sensor de condutividade elétrica. A medição é feita mergulhando os eletrodos na solução, que encontram-se em uma única ponta de prova, com o objetivo de monitora a condutividade elétrica (BARON, 2019). A figura 3 demonstra o sensor KS 0429 com o eletródo de medição.

Figura 3. Sensor KS 0429 + eletrodo.

Fonte: KeyeStudio, 2021.

Para monitorar a temperatura da solução, pode-se aplicar o sensor DS18B20, por apresentar uma ampla faixa de medição que atende a necessidade do cultivo de alface. A temperatura da solução influencia diretamente a região radicular da cultura, já que temperaturas superiores a 27 °C podem prejudicar o processo fotossintético, o teor de água nas folhas, a taxa de expansão foliar e o crescimento da raiz (BREMANKAMP et. al, 2012). A figura 4 representa o sensor DS18B20.

Figura 4. Sensor DS18B20.

Fonte: Dallas Semiconductor, [2000?].

O controle e monitoramento de um cultivo hidropônico pode ser realizado por meio de sistemas automatizados com aplicação de sensores e atuadores (SOUZA, et. al, 2016).Pode-se ainda agregar aplicativos desenvolvidos para dispositivos móveis que permitam monitorar e auxiliar a produção hidropônica  (VIDI, 2019). A comunicação entre sistemas eletrônicos e interfaces gráficas pode ser aplicada para o controle de uma produção hidropônica (ANTONIOLLI, 2019). Essa transmissão de dados está relacionada ao conceito de IoT (Internet das Coisas), e refere-se a ferramentas que possibilitam o acesso remoto, em conjunto com o fornecimentodeinformações em tempo real (ANTONIOLLI, 2019). Pretende-se monitorar os parâmetros que interferem no desenvolvimento das plantas por meio de sensores. O controle e monitoramento pode ser feito meio do Esp 32. A figura 5 representa o Esp 32.

Figura 5. Esp 32.

Fonte: Amazon, 2020.



2. Objetivo Geral

O objetivo geral do projeto é desenvolver um sistema de monitoramento de uma horta hidropônica por meio do Esp32 e da interface desenvolvida no Node-Red.

2.1 Objetivos Específicos

O projeto tem como objetivos específicos:

Definir e estudar sensores/atuadores de baixo custo disponíveis e adequados para o sistema hidropônico;

Estudar o Esp 32.



3. Materiais e Métodos

Atividade: Revisão bibliográfica. - Materiais/Métodos: Scielo, Portal de Periódicos Capes, Scholar Google, etc.;

Atividade: Definir e avaliar os componentes eletrônicos (sensores, atuadores, conversor AD, bomba d’água) de baixo custo. - Materiais/Métodos: Scielo, Portal de Periódicos Capes, Scholar Google, etc.;

Atividade: Definir e avaliar o Esp32. - Materiais/Métodos: Scielo, Portal de Periódicos Capes, Scholar Google, etc.;

Atividade: Instalar os componentes eletrônicos;

Atividade: Desenvolver a programação. - Materiais/Métodos: Visual Code, Node-Red, Arduino.



4. Resultados

Para o desenvolvimento do projeto aplicado para máteria de sistemas embarcados, foi realizado a comunicação dos sensores responsáveis pela leitura das grandezas relacionadas a solução nutritiva (pH, condutividade elétrica e temperatura) com a placa ESP32. Para visualizar dos dados lidos pelos sensores, foi elaborado um dashboard por meio da ferramenta Node-Red. Foi utilizado também o editor de código-fonte Visual Code para elaborar a programação, bem como uma máquina virtual, para possibilitar a comunicação. A figura 6 representa o desenvolvimento da interface pelo Node-Red.

Figura 6. Desevolvimento dashboard para sensores.

Fonte: Próprio autor.

A figura 7 representa o dashboard desenvolvido com os dados de monitoramento da solução nutritiva da horta hidropônica. Na interface, pode-se observar os valores de temperatura da solução, pH e condutividade elétrica ao longo do tempo, e o valor lido instantaneamente pelo Esp32.

Figura 7. Dashboard Node-Red.

Fonte: Próprio autor.
